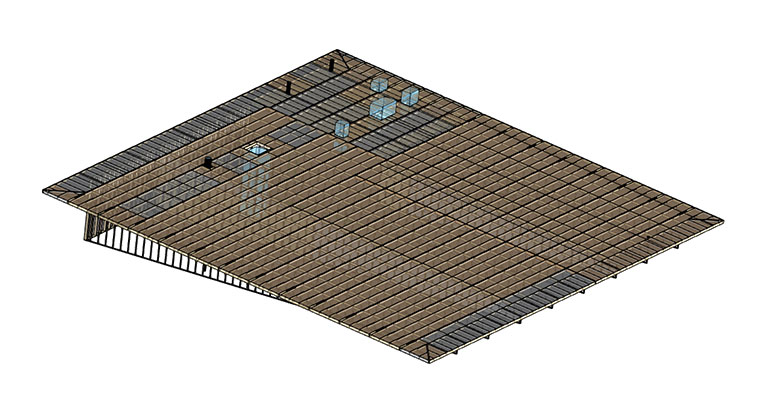

Tämä kattoelementtiratkaisu on tarkoitettu betonirunkoisiin rakennuksiin, joissa varsin usein käytetään perinteistä, paikalla rakennettua ristikkorakenteista vesikattoa. Yläpohjassa on kantavana primäärirakenteena ontelo- tai TT-laatat, joiden päälle DECK ROOF -rakenne asennetaan.
DECK ROOF -asennus pähkinänkuoressa: 1. Puurunkoiset pukkielementit asennetaan höyrynsulkukermillä varustetun betonirakenteisen yläpohjan päälle 4-6 m:n välein. Pukkielementtien lisäksi DECK ROOF toimitus sisältää elementteinä katon ullakkotilaan palo- ja savukatkoseinät.
2. Pukkilinjojen päälle asennetaan pitkät lämmöneristeettömät kattoelementit.
3. Lämmöneristys ja talotekniikka voidaan asentaa kattoelementtiasennuksen jälkeen vedeneristetyn katon alla säältä suojassa.
SP-Deck Roof sisältää:
Kattoelementtien suunnittelun
Kattoelementtien toimituksen rahteineen
Asennustyöt
Vedeneristystyöt yhdessä sovitussa laajuudessa
Katon varusteet, kuten savunpoistoluukut
Tekniset tiedot
Elementin leveys on noin 2400 mm.
Kapeampi sovituselementti mitoitetaan lappeiden pituuksien mukaan, yleensä alaräystäälle.
Elementit ovat yleensä moniaukkoisia 2-5 kehäväliä ylittäviä, mutta enintään 25000 mm pituisia.
Normaalilevyisenä moniaukkoisen elementin suurin pituus on 25000mm. Rakennuksen päärungon jakoväli voi vaihdella välillä 3600 ... 12000 mm.
Tyypillisesti elementtien paino on 0,3 ... 0,7 kN/m2.
