Tietopaketti puulementtien suunnitteluun

Tietoa hallihankkeen puuelementtien suunnitteluun

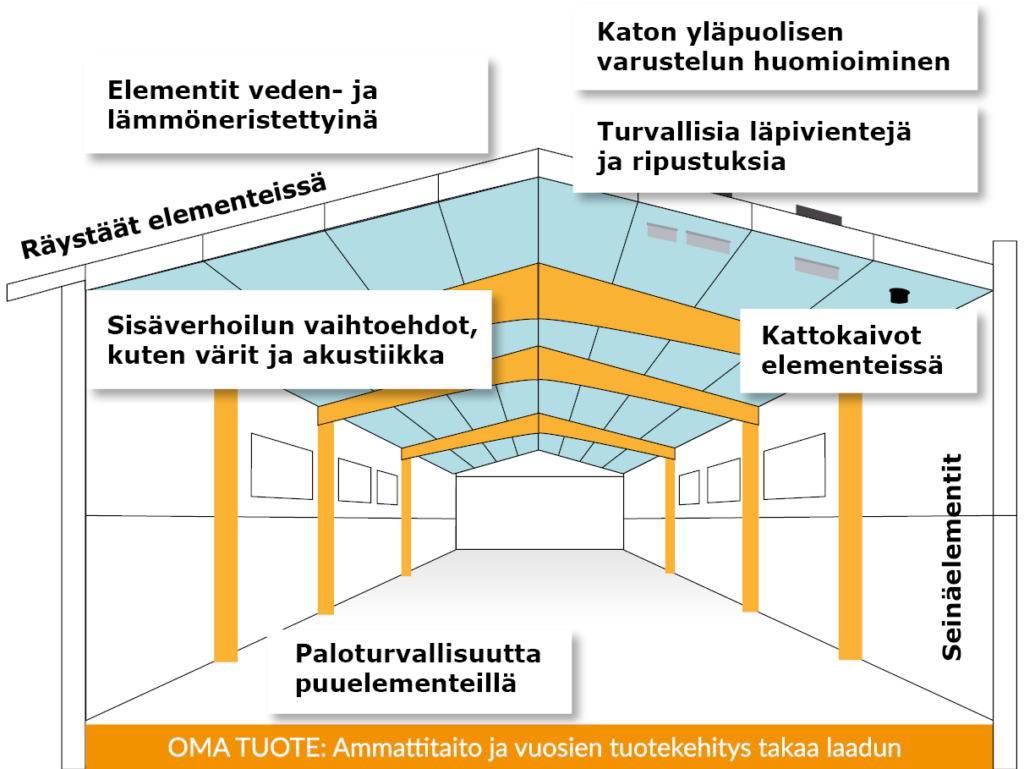

SP-halliratkaisu on nopea, vaivaton ja varma ratkaisu hallin rakentamiseen.

Toimitamme rakenteet:
– tuoteosakauppana
– sisältäen suunnittelun ja asennuksen joka edesauttaa halliprojektin edistymistä monella tavalla.

Ottamalla yhteyttä SP-projektinhoitoon heti hankkeen alkuvaiheessa voidaan luoda kustannustehokkaat ratkaisut rakennuksessa tapahtuva toiminta huomioiden.

Arkkitehtisuunnittelu

Suunnitteluvaiheessa laadimme suunnittelijan avuksi elementtikaaviot ja asennusdetaljit joka myös omalta osaltaan helpottaa kohteen ARK – ja RAK -suunnittelua.

Tukevat puuelementit mahdollistavat helpon aukotuksen rakenteisiin mutta myös ripustukset ja yläpuolen kuormitukset kuten lauhduttimet ja aurinkopaneelit.

KATON ALAPINTA JA TOIMIVA AKUSTIIKKA

– Rakennuksen jälkikaiunta-aika ja rakenteen akustiset ominaisuudet sekä äänieristys voidaan suunnitella tapauskohtaisesti.
– Saavutamme akustiikkalevypintaisia SP-Elementtejä käytettäessä yleensä SFS 5907 parhaan akustisen luokka A:n.
– Puurakenteet sekä niiden muodostamat kotelorakenteet parantavat akustiikkaa.
– Katon alapintaan asennetaan valmis verhoilu jo tehtaalla ja se voi olla mikä tahansa rakennus-, akusto- tai peltilevy.
– Myös tarvittavat maalaukset tehdään jo tehtaalla.
– Sisäpintojen materiaalivalinnat ovat hyvin vapaat ja sama tilanne on seinien ja kattojen ulkopinnoissakin.

RÄYSTÄÄT

Räystää tehdään elementteihin pääsääntöisesti jo tehtaalla. Monimuotoiset räystäät tai ulokkeet ovat mahdollisia kuten myös primäärirungon pitkät jännevälit.

KATON MUODOT

Puukattoelementeillä voidaan kattaa hyvinkin monimuotoisia hallirakennuksia. Kaarevat katot eivät rajoita puuelementtien käyttöä. Pitkät ulokkeet tai katokset ovat myös mahdollisia.

LIIMAPUURUNKO

Hallien liimapuurungot ovat tyypillisesti loivia harjakattoja tai pulpettikattoja. Liimapuurungoilla voidaan toteuttaa kustannustehokas ja paloturvallinen hallirakennus.

Rakennesuunnittelu

VEDENERISTYS VALMIINA ELEMENETTEINÄ

– Kattoelementteihin asennetaan vesieriste valmiiksi jo tehtaalla.
– Jos vesieristeeksi valitaan kumibitumikermit, pohjakermi asennetaan tehtaalla ja kattoelementtien väliset pohjakermin saumat ja pintahuopa hitsataan työmaalla.
– Jos vesieristeeksi valitaan PVC-yksikerroskate, se asennetaan valmiiksi jo tehtaalla ja vain kattoelementtien väliset saumat hitsataan työmaalla.

PALOTURVALLISUUTTA PUUELEMENTEILLÄ

– SP Elementtien kohdekohtainen materiaalisuunnittelu mahdollistaa kustannustehokkaan osastoinnin (REI 15 – 60) sekä ratkaisut rakennuksen paloluokkiin P1-P3.
– Ontelopalon leviäminen voidaan tehokkaasti estää tuuletustilan osastoinnilla riittävän pieniin osastoihin.
– On myös tärkeätä että vedeneriste on paloturvallinen yhdessä sen alustan kanssa (Broof(t2)).
– Kattorakenteen palonkeston lisäksi on huomioitava, että primääri kannatteen kiepahdustuki säilyy tarvittavan minuuttiluokan.
– SP Elementeillä on helppo hoitaa tarvittava palonkesto ja kiepahdustuenta.

KATON VARUSTELU

– Katon läpivientejä varten elementteihin tehdään jo tehtaalla varaukset.
– Jos katossa on sisäpuolinen vedenpoisto niin elementteihin asennetaan kattokaivot jo tehtaalla.
– Elementteihin tehdään aukot savunpoistoluukkuja varten valmiiksi tehtaalla.

KATTOELEMENTIT OSANA HALLIEN JÄYKISTYSRATKAISUA

– Rakennuksen runkoratkaisu kehäväleineen ja jäykisteineen optimoidaan yhdessä kattoelementtien elementoinnin kanssa mahdollisimman kustannustehokkaaksi.
– Kattoelementtien kantavat kertopuuorret toimivat pääkannattajien kiepahdustukena ja niiden avulla voidaan siirtää myös päätyjen tuulikuormia eteenpäin.
– Hallin rungon jäykistysratkaisuna ovat yleensä mastopilarit tai tuuliristikot.
– Tarvittaessa kattoelementit voidaan suunnitella toimivaksi jäykistävänä levyrakenteena.
– Suunnittelijat saavat meiltä apua rakennetyypin valintaan, kehävälien optimointiin ja jäykistysratkaisun suunnitteluun.

TEKNISET TIEDOT

– Elementin leveys on noin 2500 mm.
– Kapeampi sovituselementti mitoitetaan lappeiden pituuksien mukaan, yleensä alaräystäälle.
– Elementit ovat yleensä moniaukkoisia 2-5 kehäväliä ylittäviä, mutta enintään 26000 mm pituisia.
– Normaalilevyisenä yksiaukkoisen elementin suurin pituus on 16000 mm. Rakennuksen päärungon jakoväli voi vaihdella välillä 3600 … 12000 mm.
– Tyypillisesti elementtien paino on 0,3 … 0,7 kN/m².

Asennus- ja rakennusvaihe

ASENNUS YMPÄRI VUODEN

– Elementtien nosto katolle on suunniteltu nopeaksi.
– Kattoelementtien kiinnitys runkomateriaaleihin suunnitellaan kohdekohtaisesti.
– Elementtien kiinnitysten tiiveys varmistetaan.
– Elementti- ja vedeneristysasennukset hoitaa kokenut asennusryhmaä.

SÄÄLTÄ SUOJASSA

– Elementit valmistetaan kuivissa sisätiloissa ja ne kuljetetaan säältä suojassa työmaalle.
– Asennusvaiheessa elementtejä suojaa yläpinnan vedeneristys.
– Elementit saumataan ripeästi asennustyön etenemisen mukaan.

TURVALLISIA LÄPIVIENTEJÄ JA KIINNITYSALUSTOJA

– LVISA-asennuksia voidaan ryhtyä tekemään alapintojen puuosiin heti kattoelementtiasennuksen jälkeen
– Kaikki reikäkuvissa esitetyt läpiviennit höyrysulun liitoksineen tehdään valmiiksi jo elementtitehtaalla, jolloin läpivientiosien liitokset höyrynsulkutasoon tehdään hyvissä olosuhteissa ja työskentelyasennoissa varmennetuin detaljein
– Katon yläpuoliset varusteet kuten lauhduttimet, aurinkopaneelit yms on helppo asentaa kattoelementin päälle. Tällaisten varusteiden koko ja sijainti on tärkeätä tietää jo suunnitteluvaiheessa sillä se saattaa vaikuttaa kattoelementin rakenteisiin

Ympäristöystävällinen valinta

Katto- ja seinärakenteiden toteuttaminen nykyaikaisilla puusuurelementeillä on myös ekologinen ratkaisu. Kun toimitukseen yhdistetään tehokkaan lämmöneristyksen lisäksi vaikkapa liimapuurunko niin lopputulos on monella tavalla ympäristöystävällinen.

Puuhalli on ekologinen valinta

Tiesitkö

Puuhalli on iso ”hiilivarasto”

Puurakenteiset runko ja katto sitovat hiiltä helposti -kymmeniä tonneja hiilidioksidia.

Puuhallin voi kierrättää!

SP-Elementit ovat kierrätettäviä ja niiden elinkaarta on mahdollisuus jatkaa toisessa rakennuksessa.

Rakennekirjasto ja esitteet

Kansamme parhaaseen lopputulokseen:

1. Suunnittelu

Saat asiantuntemuksemme käyttöösi jo suunnitteluvaiheessa.

2. Valmistus

Huolehdimme toimituksen kuivaketjusta materiaalista valmiiseen kattoon.

3. Asennus ja käyttöönotto

Toimitusvarmuutemme on huippuluokka.
